[Dell] 제품소개서 : PowerEdge R750 Rack Server

안녕하세요.

글로벌 IT Service Leader 주식회사 #다인엔시스 입니다.



금번에는 #R750 서버에 대해서 다뤄보겠습니다.

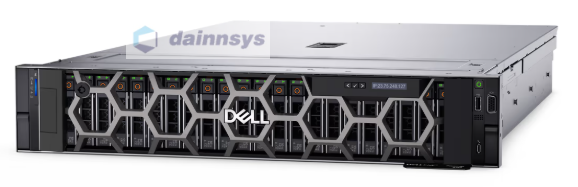

PowerEdge R750 Rack Server



R750은 DELL에서 제공하는 서버 중에서 다양한 기능을 갖춘 엔터프라이즈 서버로, 3세대 인텔® 제온® 스케일러블 프로세서 기반의 매우 까다로운 워크로드에 탁월한 성능을 제공합니다. 최대 12개의 3.5인치 또는 24개의 2.5"(전면) / 2개의 2.5"(후면), 4개의 2.5"(후면), SAS, SATA 또는 NVMe 드라이브를 장착이 가능합니다.



또한 지원하는 용량의 크기만큼이나 장비 자체의 무게와 크기, 지원하는 운영체제를 먼저 살펴보면서 상세하게 다뤄보겠습니다.

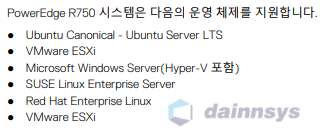

지원하는 운영체제 영역

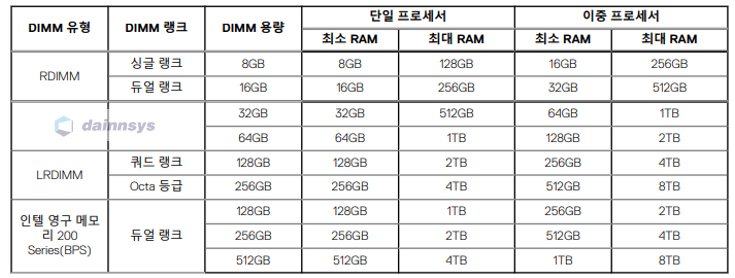

메모리 사양 기준

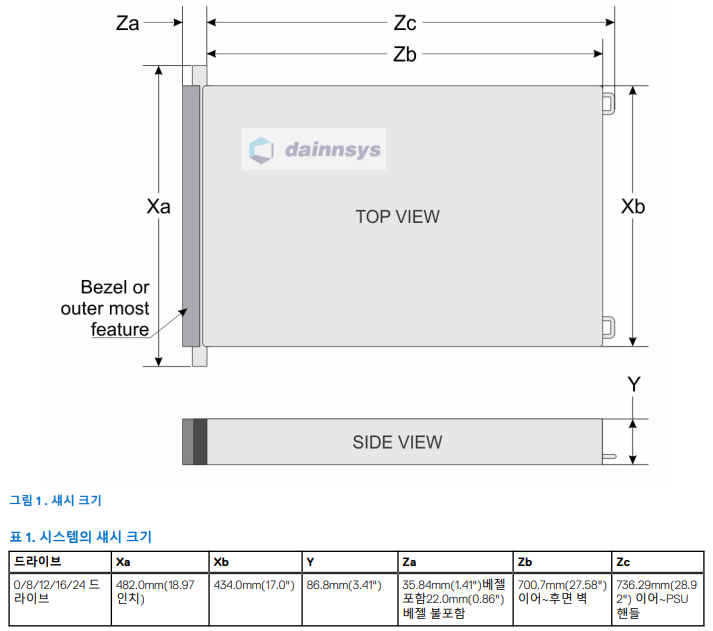

새시 크기

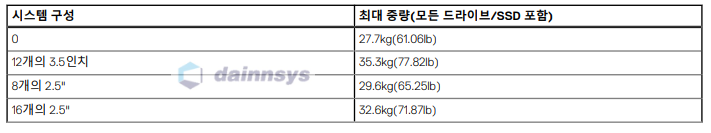

새시 무게 중량





R750 전면 : 2.5 or 3.5 드라이브 시스템

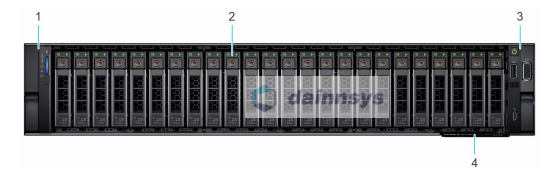

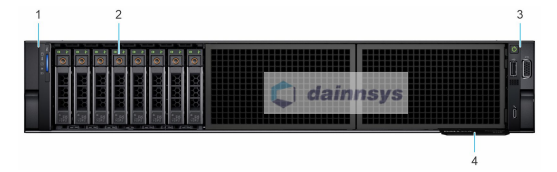

24개의 2.5" SFF 드라이브 시스템의 전면 (24개 / 16개 / 8개)

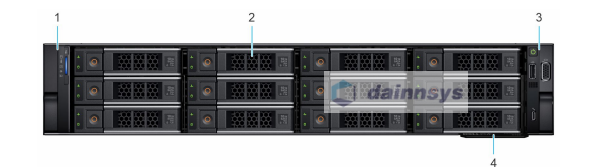

12개의 3.5" LFF 드라이브 시스템의 전면

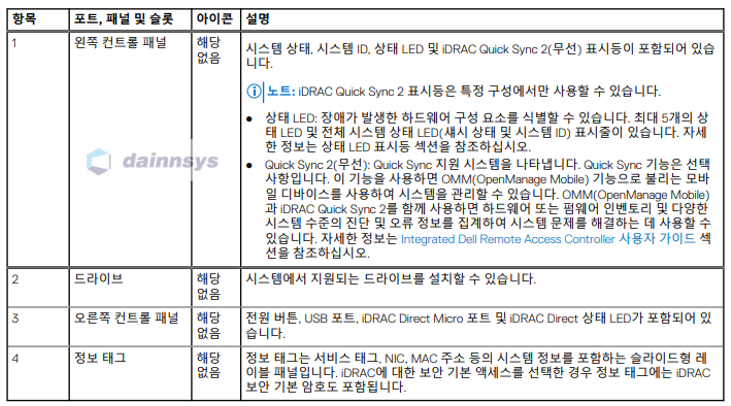

R750의 전면은 최대 12개의 3.5인치 또는 24개의 2.5", 16개의 2.5", 8개의 2.5" 드라이브를 장착이 가능합니다. 포트, 패널 및 슬롯의 정보와 같이 2.5와 3.5의 차이를 참고하시면 됩니다.

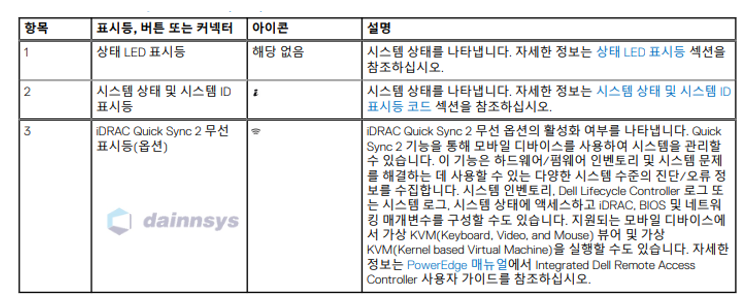

왼쪽패널, iDRAC Quick Sync 2 표시등(옵션)이 없는 경우 / 있는 경우



왼쪽 패널은 2가지의 경우가 적용되며, iDRAC Quick Sync 2 표시등의 유무에 따라 표시등이 추가/제외됩니다.



오른쪽 패널의 경우 전체 공통사항으로 적용됩니다.

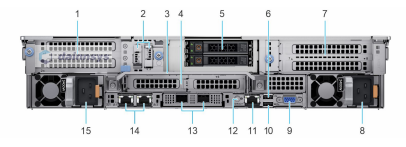

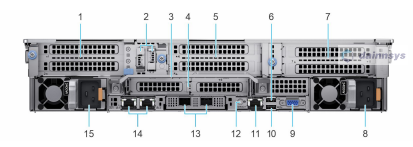

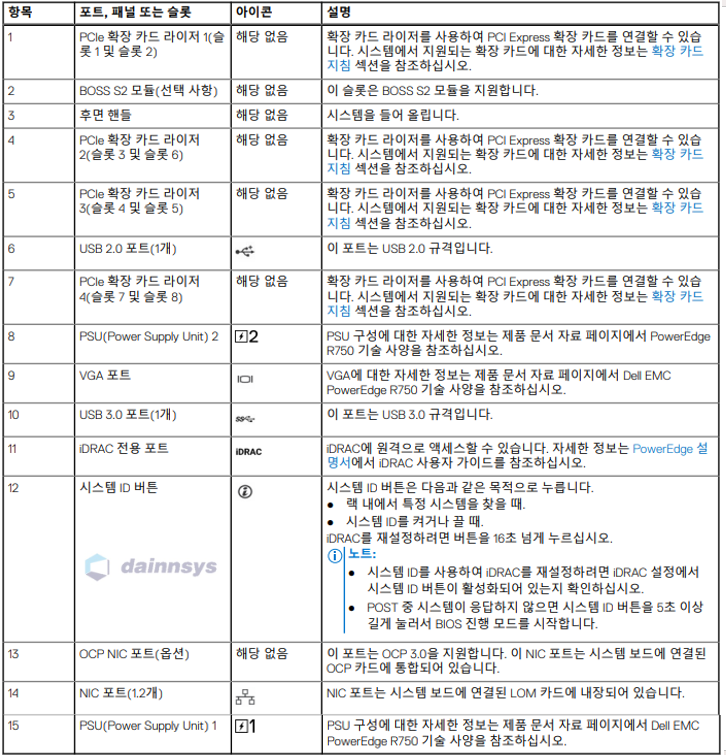

R750 후면

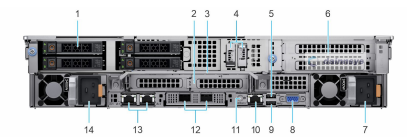

일반 후면 / 2.5" 후면 드라이브 모듈이 있는 경우 / 4개의 2.5" 후면 드라이브 모듈이 는 경우



후면은 2개의 2.5"(후면), 4개의 2.5"(후면), SAS, SATA 또는 NVMe 드라이브를 장착이 가능합니다. 라이저를 통한 확장카드 슬롯을 증가할 수 있고, 그로인한 다양한 기능(NIC(10G, 25G, 100G), GPU, PCI Exproess 카드)들을 추가 운영이 가능합니다.

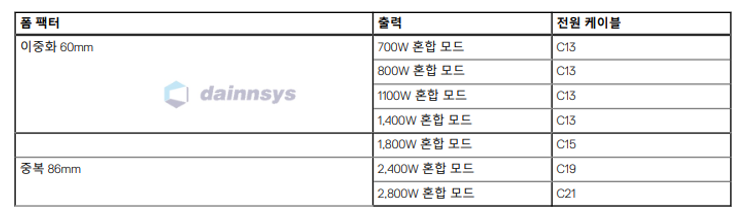

후면 구성에서 핵심은 전원부에 있습니다. R750의 다양한 기능을 안정적으로 운영하기 위해서는 C19 이상의 타입의 전원을 사용하실 것을 권장드립니다.



R750 시스템 내부

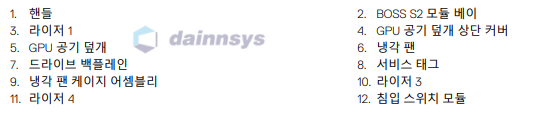

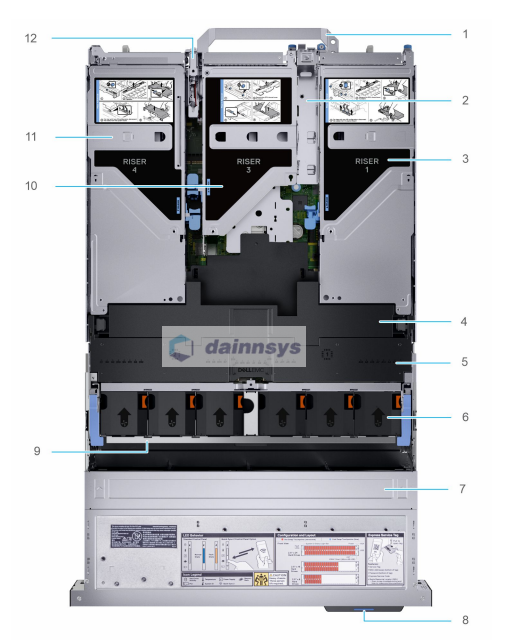

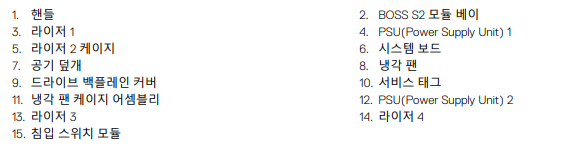

FL(Full Length) 라이저 및 GPU 덮개가 있는 시스템 내부

기초적인 시스템 내부 현황입니다. 공기 덮개와 라이저, 내부 구성의 핵심 요소의 통풍을 원할하게 하여 과열을 방지하고 여러 서비스를 제공 할 수 있는 뛰어난 확장성을 가졌습니다.

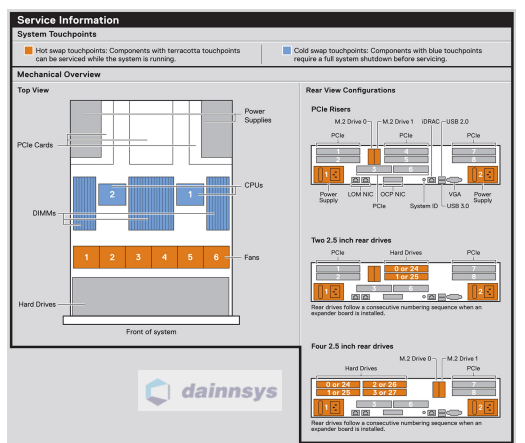

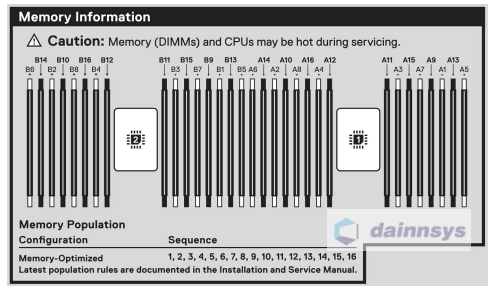

서비스 정보 / 메모리 정보 및 시스템 보드 커넥터

라이저의 형태에서도 GPU 덮개를 가진 FL 라이저 형태입니다. GPU 카드가 적용되는 환경에서 유용한 형태로, GPU를 고려하는 곳이라면 뛰어난 안정적을 생각한다면 필수 옵션으로 볼 수 있는 시스템 내부 형식입니다.

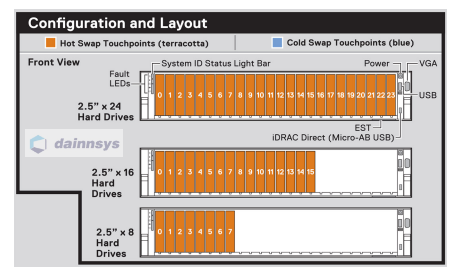

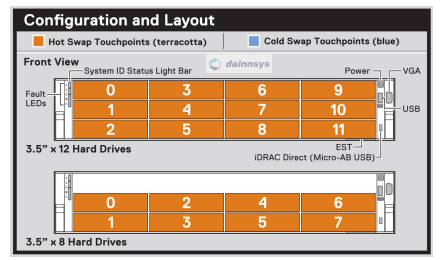

2.5" / 3.5" 드라이브 시스템의 구성 및 레이아웃



또한 장비의 윗면(덮개) 부분에 보면 부착되어 있는 서비스 정보와 메모리 구성 정보로, 해당 위치를 분별해서 장착을 해야 알맞는 구성으로 커스텀이 가능합니다.

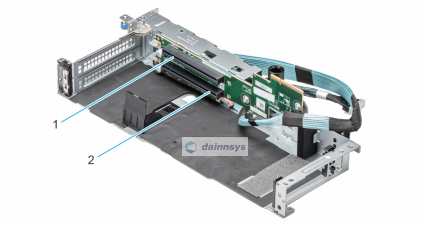

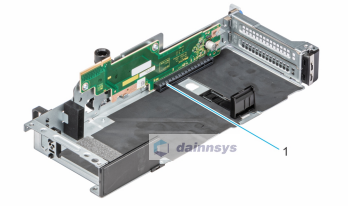

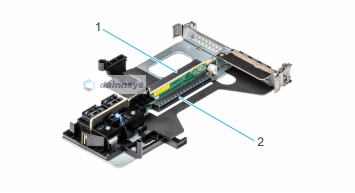

FL 라이저 형



드라이브의 시스템 구성에 따른 레이아웃 구성을 도식화 내용입니다.



GPU 키트

R750 장비를 사용할 때 가장 많이 쓰이는 목적은 GPU 장착입니다.

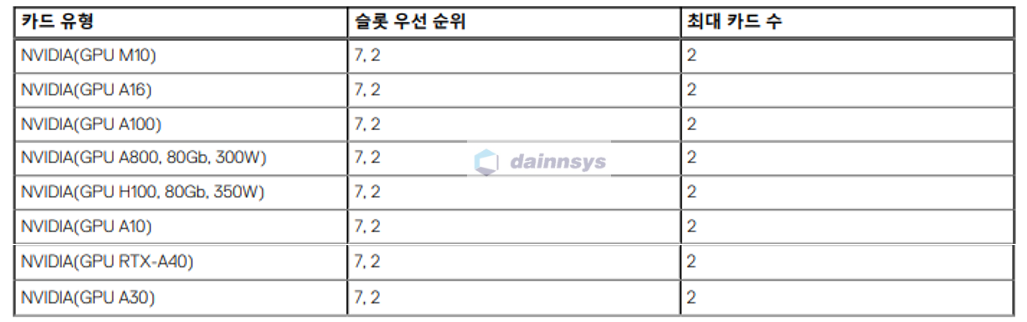

FL 라이저 카드의 호환되고 확장되는 그래픽카드 종류

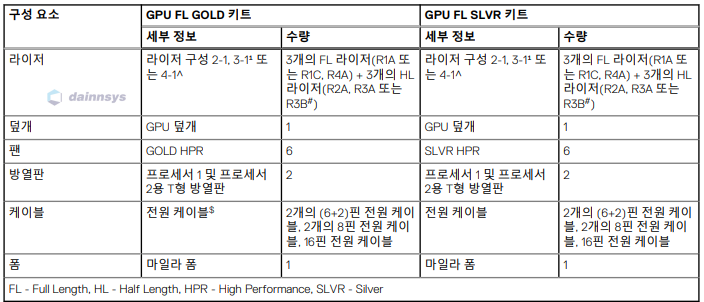

FL(Full Length) GPU 키트의 구성 요소

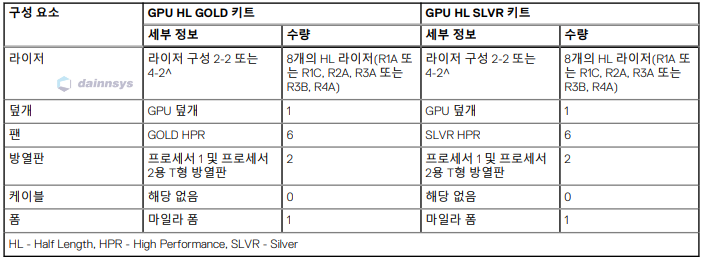

HL(Half Length) GPU 키트의 구성 요소



GOLD와 SLVR 키드의 차이를 중점으로 각 구성을 생각해 볼 수 있습니다. GPU를 사용하신다면 효율성을 위해서 FL 모델을 생각해주셔야합니다.



마치며

R750 장비 기초적 구성과 GPU 까지의 하드워드적인 측면을 다루어 보았습니다.



장비를 마련하실때 참조가 되었으면 좋겠습니다.



감사합니다.
