안녕하세요.
글로벌 IT Service Leader 주식회사 #다인엔시스 입니다.
오늘은 Dell Technologies의 1U 고성능 랙 서버,
그중에서도 최신 세대 플랫폼인 PowerEdge R650 모델에 대해 자세히 알아보겠습니다.
PowerEdge R650은 2소켓(듀얼 CPU) 기반의 1U 서버로,
데이터센터, 가상화, 고성능 데이터베이스, AI 추론 등
기업 핵심 워크로드를 안정적으로 처리할 수 있는 엔터프라이즈급 서버입니다.
✅ PowerEdge R650 드라이브 구성 타입와 크기와 중량

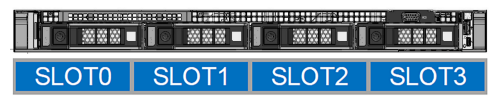

PowerEdge R650은 워크로드 환경에 따라 3.5″ (LFF), 2.5″ (SFF), NVMe 올플래시 등
다양한 스토리지 구성을 선택할 수 있습니다.
| 모델 | 타입 구성 | 방식 특징 |

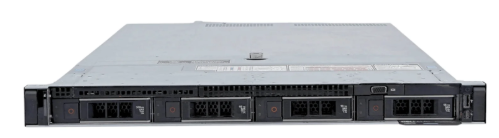

| LFF (3.5") 모델 | 최대 4 × 3.5" SAS/SATA HDD/SSD | 대용량 데이터 저장 중심, HDD 기반 구성에 적합 |

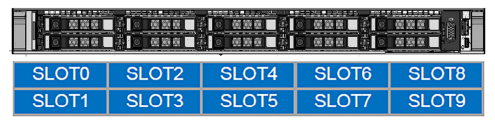

| SFF (2.5") 모델 | 최대 10 × 2.5" SAS/SATA/NVMe 드라이브 | 고속 SSD 및 NVMe 구성, 가상화 및 DB 환경에 최적화 |
| NVMe 올플래시 |
최대 12 × NVMe SSD | 초고속 I/O 워크로드 전용 구성 지원 |
또한 크기와 무게는 다음과 같습니다.
- PowerEdge R650 샤시 크기
| 드라이브 구성 | Xa | Xb | Y | Za | Zb | Zc |
| 4개 또는 10개의 드라이브 | 482 mm (18.97 ″) | 434 mm (17.08 ″) | 42.8 mm (1.68 ″) | 베젤 포함 35.84 mm (1.4 ″) / 베젤 제외 22 mm (0.86 ″) | 751.48 mm (29.58 ″) 이후 후면 벽 | 787.05 mm (31 ″) 이후 PSU 핸들 |

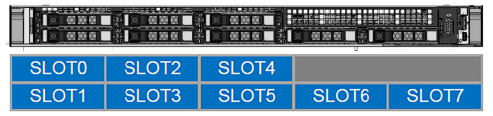

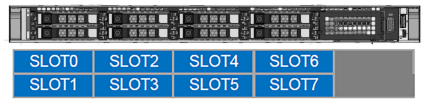

| 8개의 드라이브 | 482 mm (18.97 ″) | 434 mm (17.08 ″) | 42.8 mm (1.68 ″) | 베젤 포함 35.84 mm (1.4 ″) / 베젤 제외 22 mm (0.86 ″) | 700.7 mm (27.58 ″) 이후 후면 벽 | 736.27 mm (28.9 ″) 이후 PSU 핸들 |
※ Zb는 시스템 보드 I/O 커넥터가 상주하는 공칭 후면 벽 외부 표면을 나타냅니다
- PowerEdge R650 시스템 중량 ⚖️
| 시스템 구성 | 최대 중량 (모든 드라이브/SSD 포함) |
| 4개의 3.5″ | 21.2 kg (46.7 lb) |
| 8개의 2.5″ | 19.2 kg (42.3 lb) |
| 10개의 2.5″ | 21.0 kg (46.2 lb) |
| 드라이브 미장착 | 17.2 kg (37.9 lb) |
🔎 외부 디자인

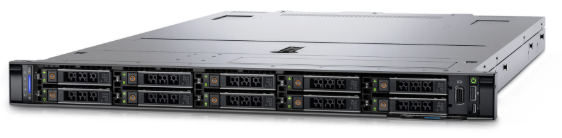

🔎 전면 구성
전면부에서는 디스크 베이 외에도 다음과 같은 기능을 제공합니다.
| 구성 요소 | 설명 |
| 왼쪽 컨트롤 패널 | 시스템 상태 LED, 시스템 ID 버튼 |
| 드라이브 베이 | 모델별 Hot-Swap SAS/SATA/NVMe 베이 |
| 오른쪽 패널 | 전원 버튼, USB 2.0, iDRAC Direct Micro USB |
🔌 후면 인터페이스 및 확장 구성
서버 장비의 후면부는 다양한 인터페이스 연결을 위한 영역입니다. PowerEdge R650에서는 아래와 같은 기능을 제공합니다.
| 기본 네트워크 포트 | 2 × 1 GbE LOM 또는 OCP 3.0 NIC 옵션 (10 / 25 GbE SFP+) |
| OCP 3.0 NIC 슬롯 | 최대 1개 – Broadcom 57412 (2 × 10 Gb SFP+) / Intel X710 시리즈 |
| PCIe 확장 슬롯 | 최대 3개 Gen 4 (x8/x16) – RAID / NIC / GPU 확장 가능 |
| iDRAC9 포트 | 전용 RJ-45 1개 (원격 관리용) |
| USB 포트 | USB 3.2 Gen 1 × 2 , USB 2.0 × 1 (모델별 상세 구성 상 상이) |
| VGA 포트 | 15핀 D-Sub 로컬 모니터 출력용 |
| 전원 공급 | 800 W / 1100 W / 1400 W Platinum Hot-Plug 이중화 지원 |
🛠 내부 – Backplane / Cable 방식
PowerEdge R650 또한 모델 및 옵션에 따라 Backplane(핫스왑) 과 Cable 방식으로 나뉩니다.
✅ Backplane(핫스왑) 적용 모델
- 핫스왑 트레이 방식으로 디스크를 직접 교체할 수 있어 유지보수 및 설치가 간편합니다
- 예를 들어 “10 × 2.5″ 베이” 구성 등에서 Backplane 방식이 사용됩니다.
✅ Cable 방식 적용 모델
- 케이블 연결형 SATA 방식으로 구성되어 가격 경쟁력이 뛰어나며, HDD 위주 대용량 구성을 할 때 유리합니다.

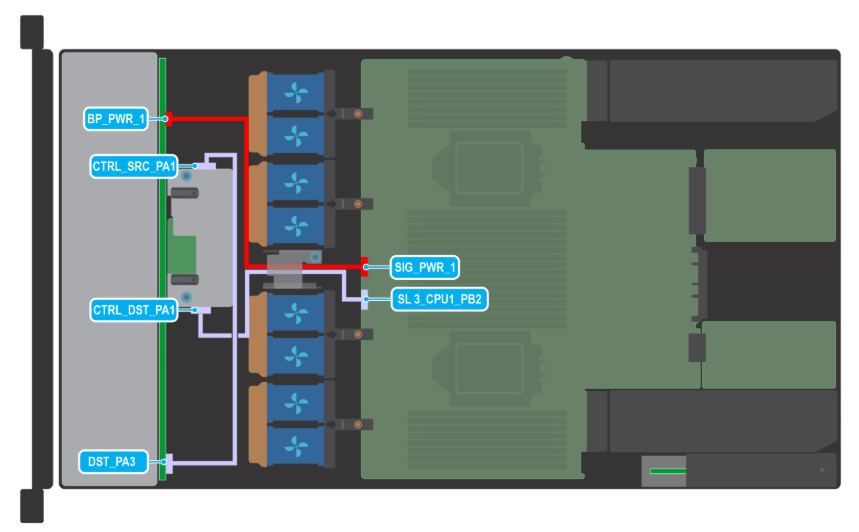

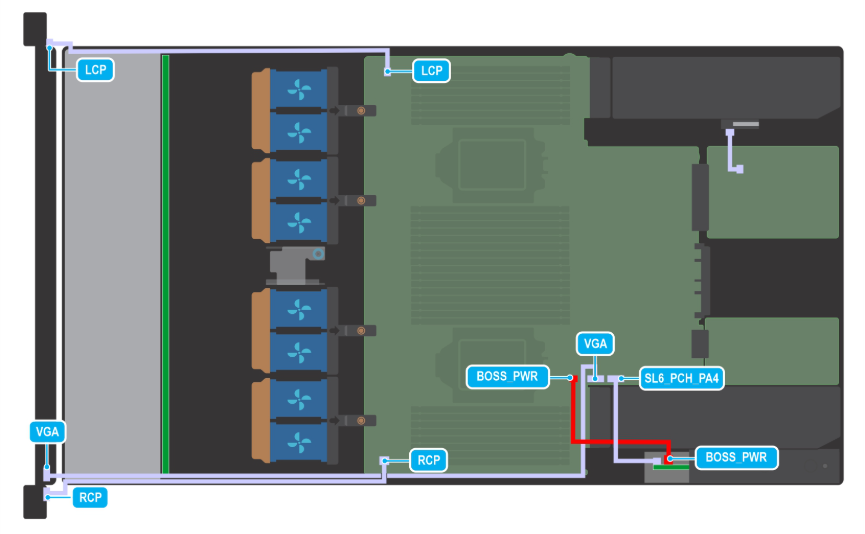

- 기술 가이드 내 “Cable routing” 장에서 10 × 2.5″ SAS, NVMe 등의 구성에 대해 케이블 연결 표가 상세히 나와 있습니다
PowerEdge R650은 옵션에 따라 Backplane 방식 또는 Cable 방식으로 디스크 구조를 선택할 수 있습니다.
- Backplane 방식은 핫스왑 트레이 구성으로 교체·유지보수에 용이합니다.
- Cable 방식은 케이블 연결형으로 가격 효율성이 뛰어나며 대용량 HDD 위주 구성 시 유리합니다.

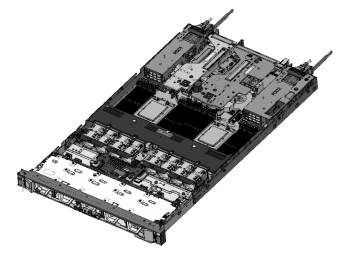

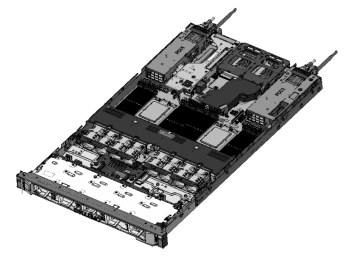

내부에는 시스템 보드, DIMM 슬롯, 프로세서 방열판, 쿨링 팬, 드라이브 백플레인 등 주요 구성 요소가 배치되어 있으며, 이는 서버베이 구성에 따라 약간의 차이가 있을 수 있습니다.
| 구성 요소 | 설명 |
| 시스템 보드 | 서버의 메인보드 |
| DIMM 슬롯 | 메모리 모듈 삽입 슬롯 |
| 프로세서 방열판 | CPU 냉각용 히트싱크 |
| STD(Standard) 팬 | 기본 냉각 팬 모듈 |
| 드라이브 백플레인 | 디스크 모듈 장착 구조 (Backplane 방식) |
| 전면 PERC 카드 | RAID 컨트롤러 모듈 |
| 익스프레스 서비스 코드 태그 | 서비스 식별을 위한 태그 |
| 전면 드라이브 | 전면 베이에 삽입된 디스크 |
※ 위 구성은 모델 및 베이 구성에 따라 달라질 수 있습니다.
💾 확장 카드 / 라이저 슬롯
PowerEdge R650은 OCP 3.0 슬롯 및 최대 3개의 PCIe Gen4 확장 슬롯을
활용한 다양한 네트워크 카드 구성을 인증하고 있습니다.
예컨대 Broadcom 57412 Dual 10 GbE SFP+ 카드나 25 GbE SFP28 카드 등이 공식 호환 옵션으로 명시되어 있습니다.
| 슬롯 타입 | 카드 모델명 | 포트 / 특성 |
| OCP 3.0 메자닌 | Broadcom 57412 Dual 10 GbE SFP+ | Dual 포트 10 GbE 지원 |
| OCP 3.0 메자닌 | Intel X710 Dual 10 GbE SFP+ | Dual 포트 10 GbE 지원 |
| PCIe Gen4 슬롯 | Broadcom 57504 25 GbE SFP28 | Dual 포트 25 GbE 지원 |
| PCIe Gen4 슬롯 | Mellanox ConnectX-6 100 GbE | (모델에 따라) 고속 업링크 지원 |
위 모델들은 Dell 공식 부품 또는 호환 옵션으로 문서에 나열된 네트워크 카드 구성 중 일부입니다.
실제 장착 시에는 서버 구성(베이, 전원, 냉각 등)을 검토해야 합니다.
🧠 시스템 스펙 요약 (대표 구성)
| 항목 | 사양 |
| CPU | 최대 2 × Intel Xeon Scalable Gen 3 (270 W) |
| 메모리 | 32 DIMM, 최대 4 TB DDR4 3200 MT/s |
| 스토리지 | 2.5″ × 10 / 3.5″ × 4 구성 |
| 확장 슬롯 | PCIe Gen 4 × 3 + OCP 3.0 × 1 |
| 전원공급 | 800 ~ 1400 W Hot-Plug Platinum |
| 관리 | iDRAC9 Enterprise / OpenManage 지원 |
| 운영체제 | Windows Server 2022 / VMware ESXi / RHEL / SLES / Ubuntu Server 지원 |
📚 참고자료
– Dell EMC PowerEdge R650 Technical Guide Rev.A05 (2024)
– Dell PowerEdge R650 Installation and Service Manual
– Dell 지원 문서 및 제품 페이지
마무리하며
PowerEdge R650은 1U 폼팩터 기준에서
듀얼 소켓, NVMe, OCP 3.0, PCIe Gen 4 확장성을 갖춘 Dell 엔터프라이즈 서버입니다.
고성능 워크로드와 가상화 환경에 탁월한 공간 효율을 제공합니다.
서버 납품 및 구성 상담은 주식회사 다인엔시스로 문의 주시면 도움드리겠습니다.
감사합니다.
