[VROC] DELL Precision 5820 워크스테이션에서 VROC Standard Key 장착 및 RAID 구성 방법

안녕하세요.

글로벌 IT Service Leader 주식회사 #다인엔시스 입니다.



금일은 DELL Precision 5820 Tower 워크스테이션에서 VROC Standard 라이선스 키를 통하여 전면 U.2 슬롯 및 추가 장착 된 PCI 타입의 NVMe 확장 보드에서의 RAID 구성에 대해 알아 보도록 하겠습니다.



VROC 란?

인텔에서 새롭게 제공되는 기술이며, Virtual RAID ON CPU(인텔® VROC) 의 약어로서, 기존에는 RAID 호스트 버스 어댑터(HBA)가 필요 없이 RAID의 강력한 데이터 보호 기능과 NVMe의 고성능을 결합한 기술로서, CPU에서 직접 제공하는 기술로서 CPU와 PCI-E 인터페이스를 직접 연결하여 더욱 고성능을 제공하는 기술 입니다.



최근 판매되는 서버 또는 워크스테이션 제품들의 경우 기본적으로 VROC 기능을 사용 할수 있으며, VROC 기능을 통한 RAID 기능을 활성화 하기 위해서는 이번에 소개해 드릴 VROC Standard Key가 반드시 필요 합니다.



추가적으로 VROC Premium이 있지만, 이번 포스팅 에서는 Standard License Key를 활성화 하는 방법에 대해 소개해 드리고자 합니다.



VROC Standard Key

상기 이미지는 저희가 준비한 VROC Standard Key 로서 단순히 라이선스 숫자가 아닌 물리적인 키로 구성되어 있습니다.



개봉을 하면 하기와 같은 설명서가 들어 있습니다.



하기와 같이 비닐 안에 VROC Key가 보이며, 꺼내보면 이런 모습 입니다.





NVMe SSD 장착

이번에 VROC STANDARD Key를 적용할 DELL Precision 5820 Tower 워크스테이션 모델 입니다.

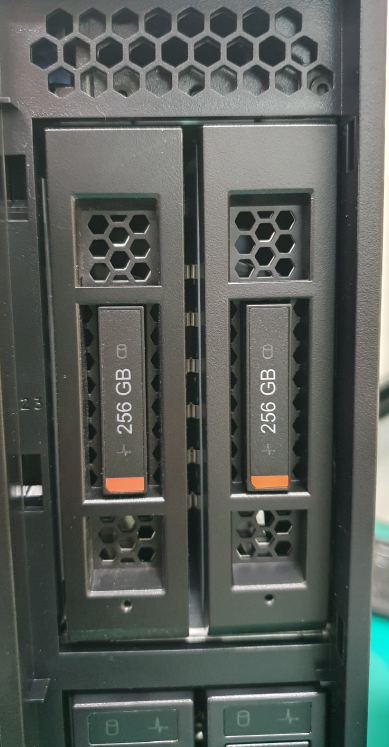

하기와 같이 전면에 NVMe 2개를 장착 할 수 있는 U.2 슬롯이 존재 합니다.

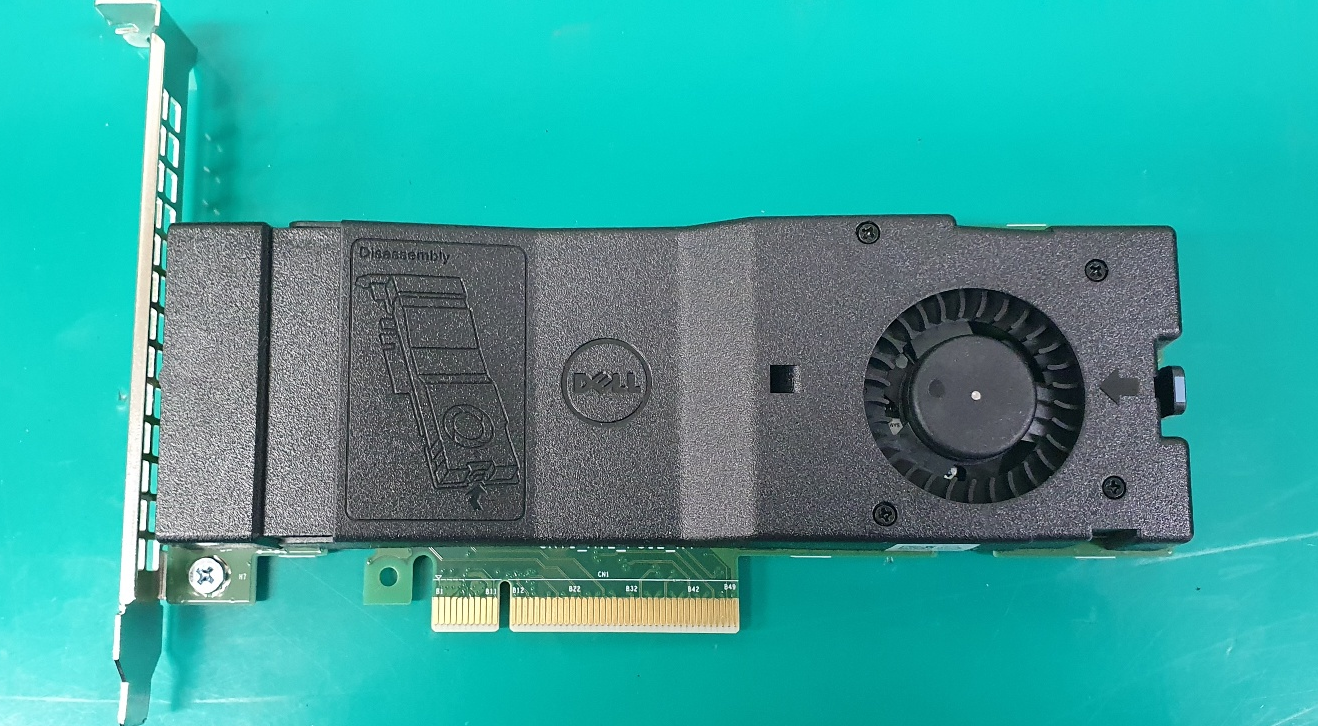

추가적으로 장비 내부에 PCI-E 방식으로 NVMe를 사용할 수 있게 해주는 컨버터를 준비해 보았습니다.

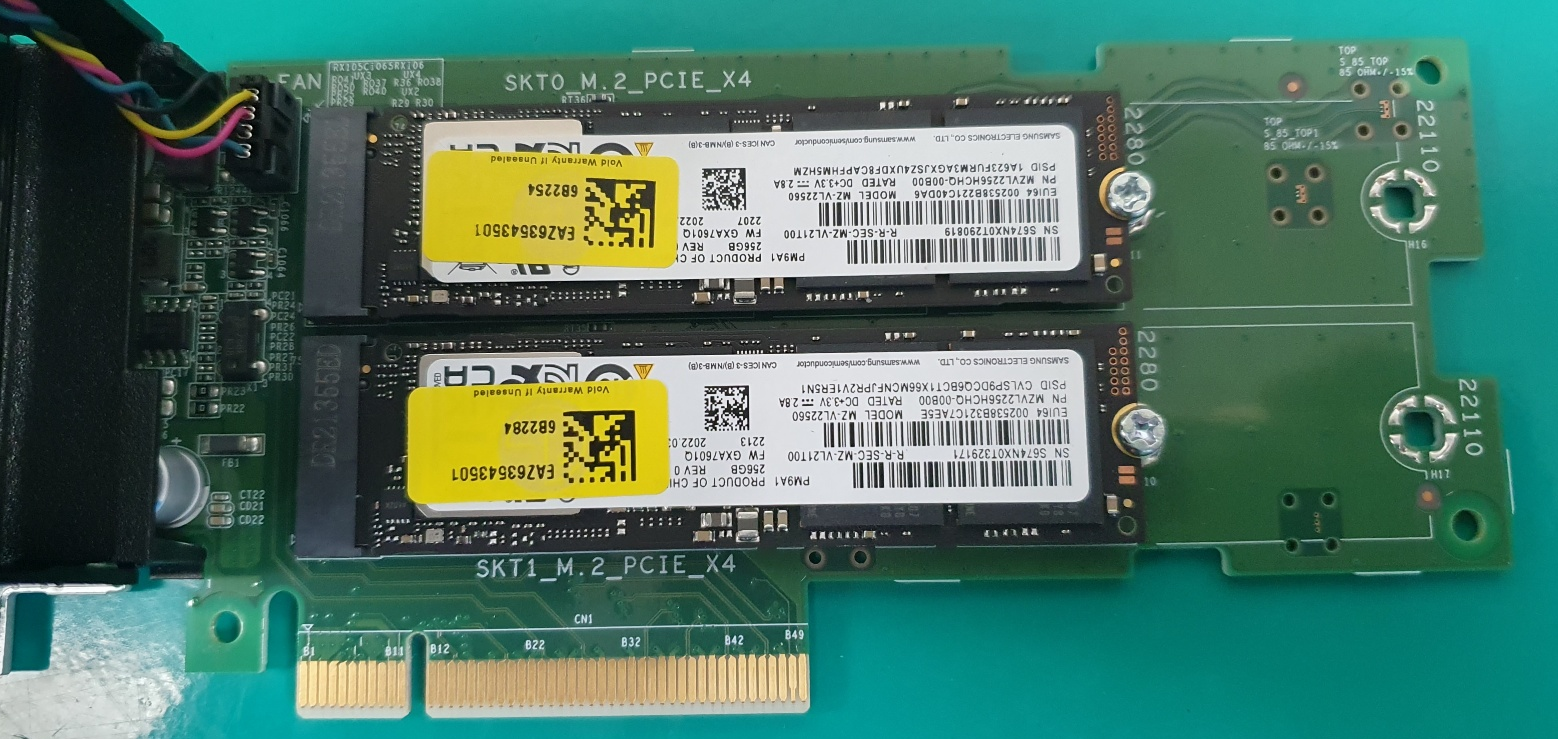

하기와 같이 총 2개의 NVMe 를 장착 할 수 있습니다.

저희는 이번에 256GB 짜리를 장착하여 테스트를 진행 하였습니다.

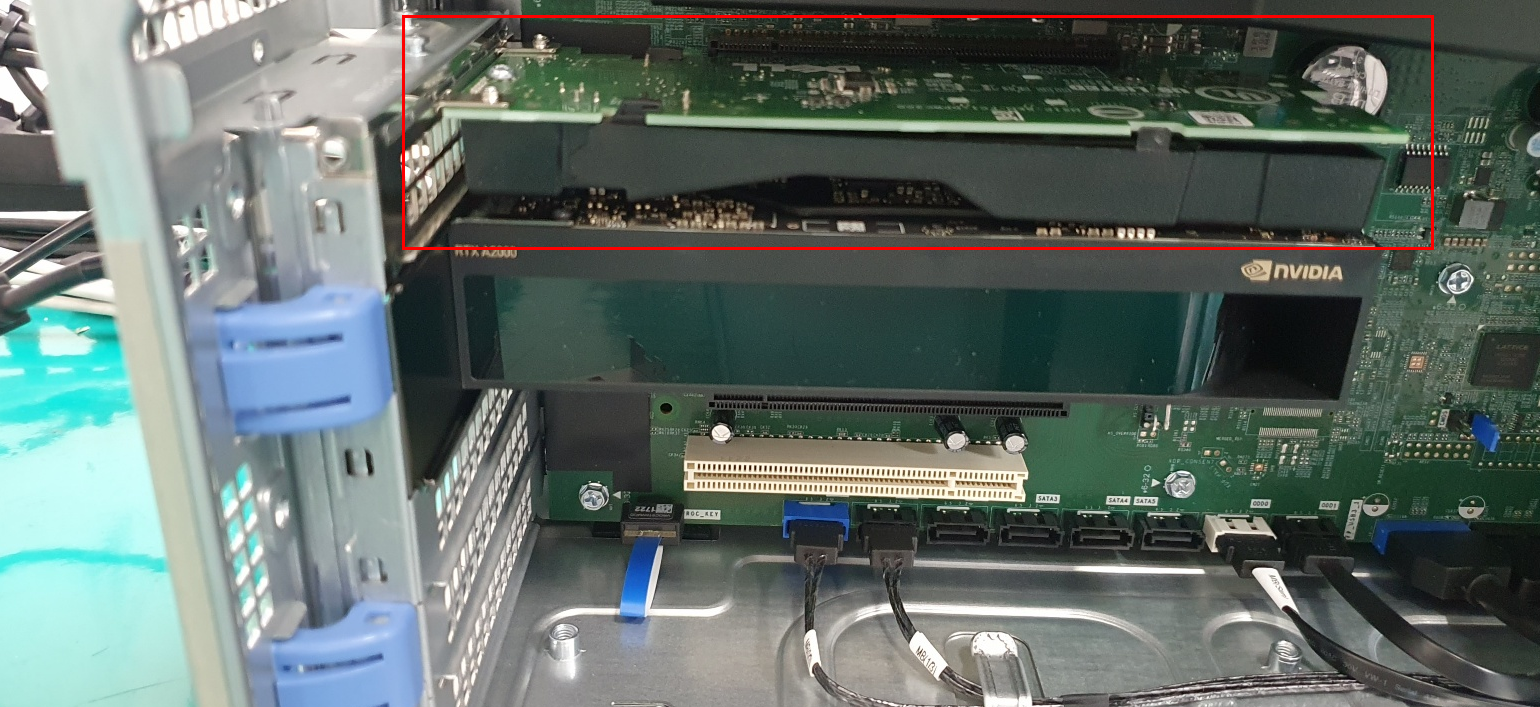

하기와 같이 가장 첫번째 슬롯에 NVMe 컨버터가 장착 되어 있는 모습 입니다.



VROC Standard Key 장착

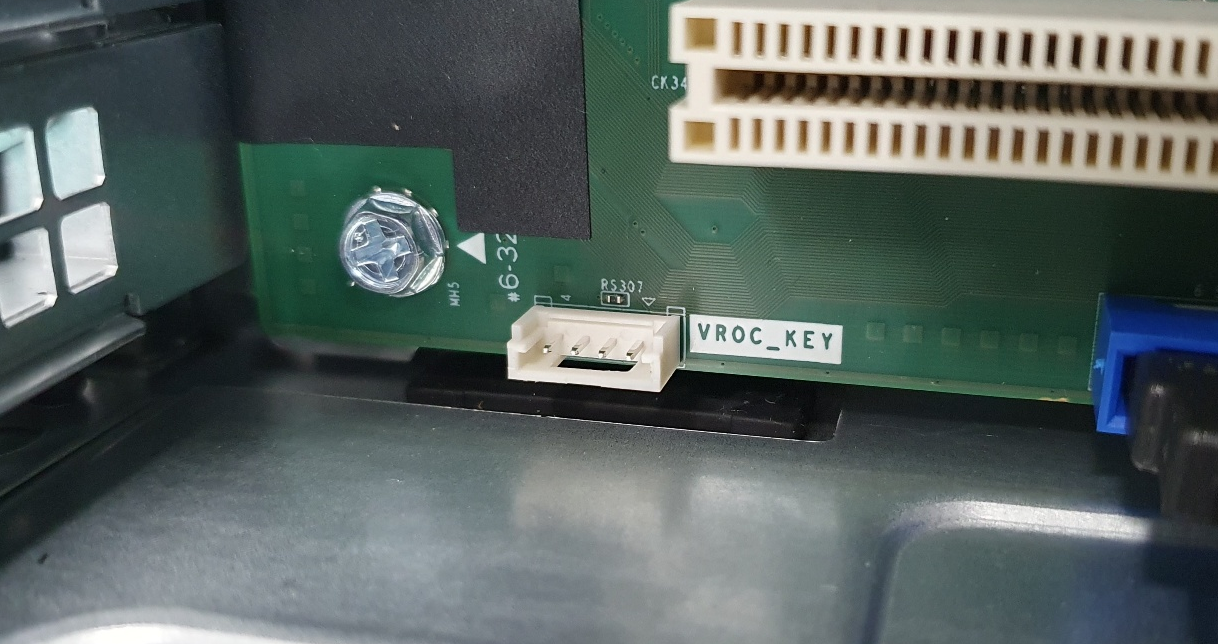

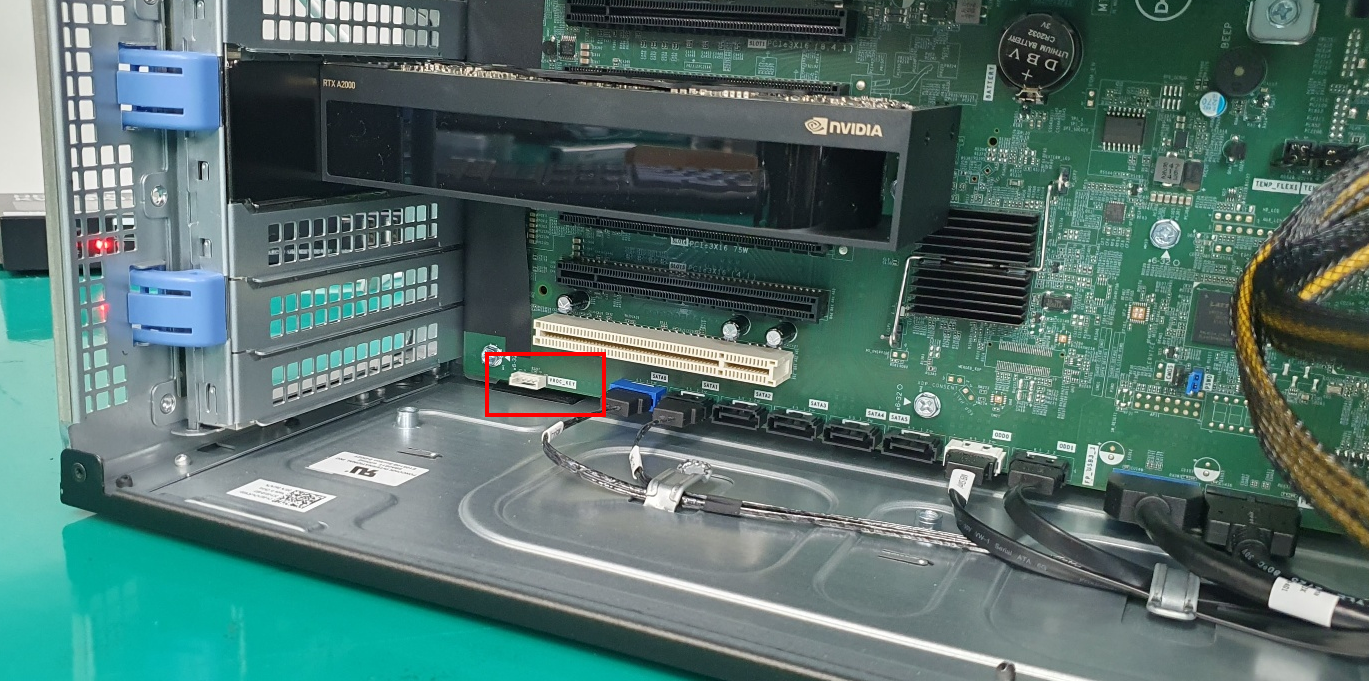

장비 내부를 보면 상기와 같이 VROC Key를 장착 할 수 있는 슬롯이 보입니다.



조금 더 가까이서 본 모습 입니다.

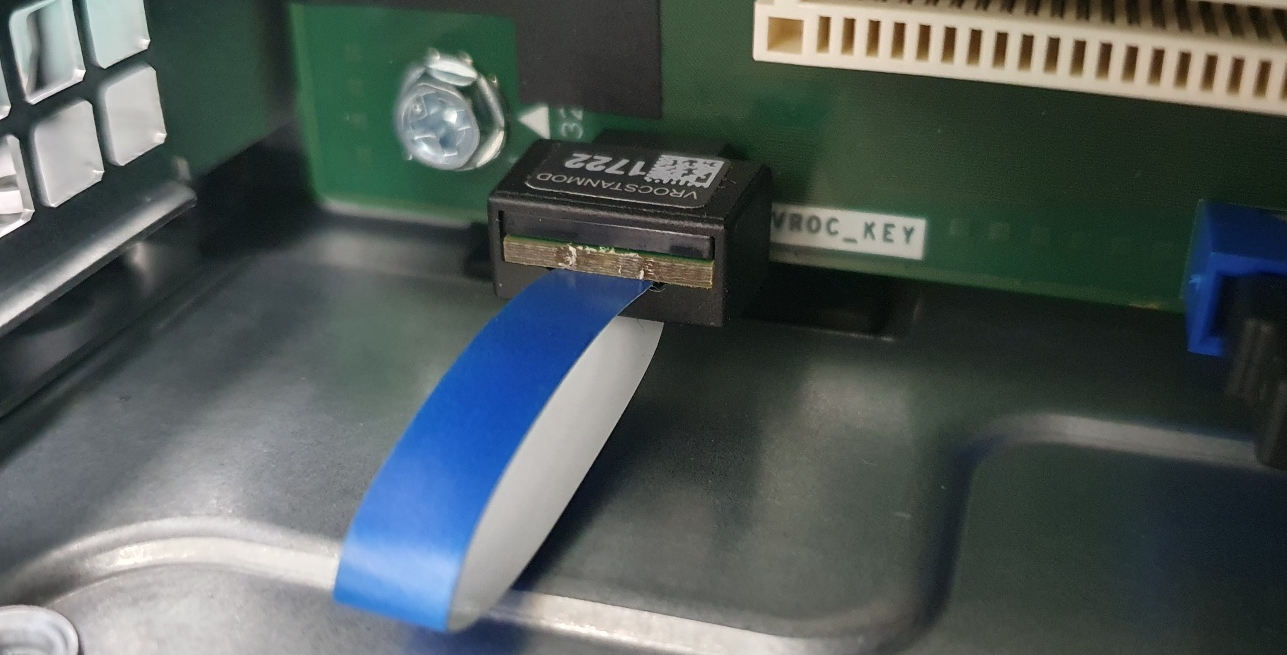

손으로 단자에 맞추어 꾹 누르면 이런식으로 장착이 되게 됩니다.





RAID 설정

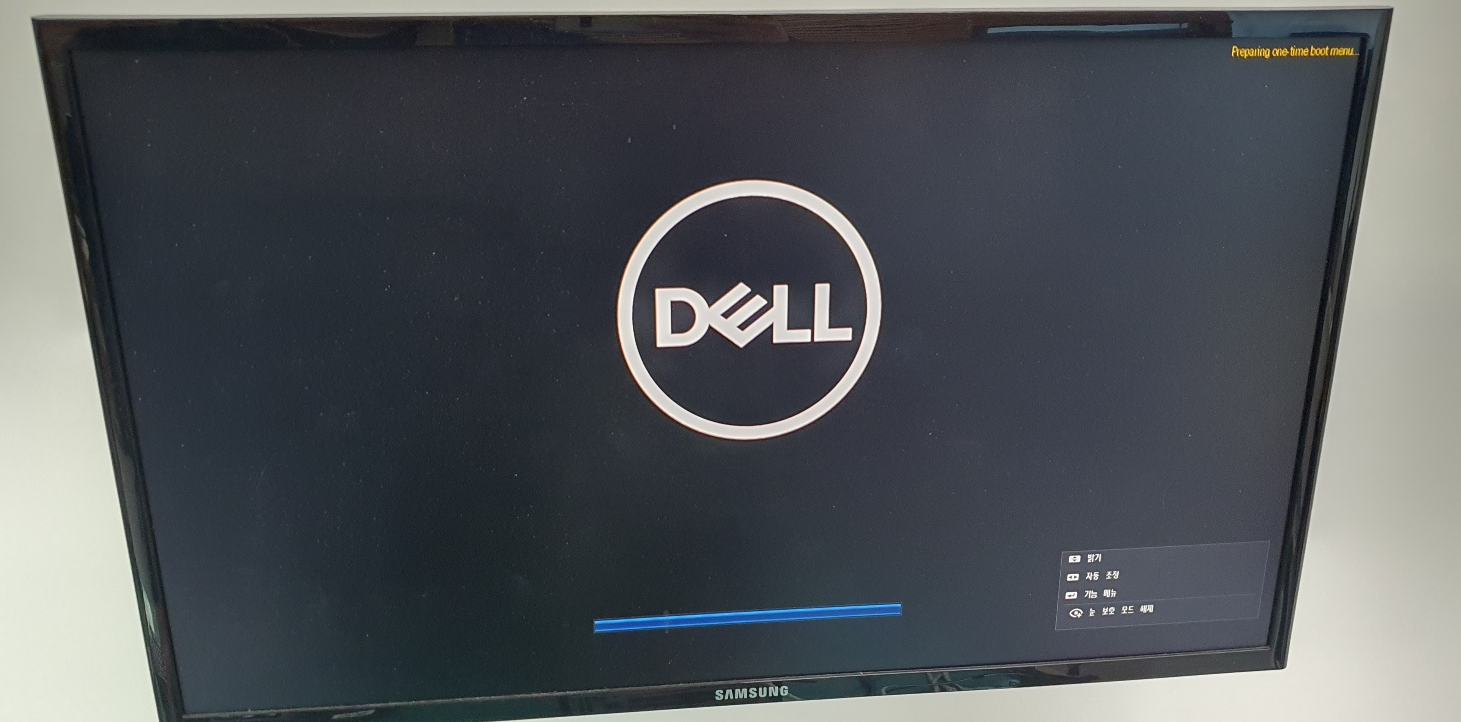

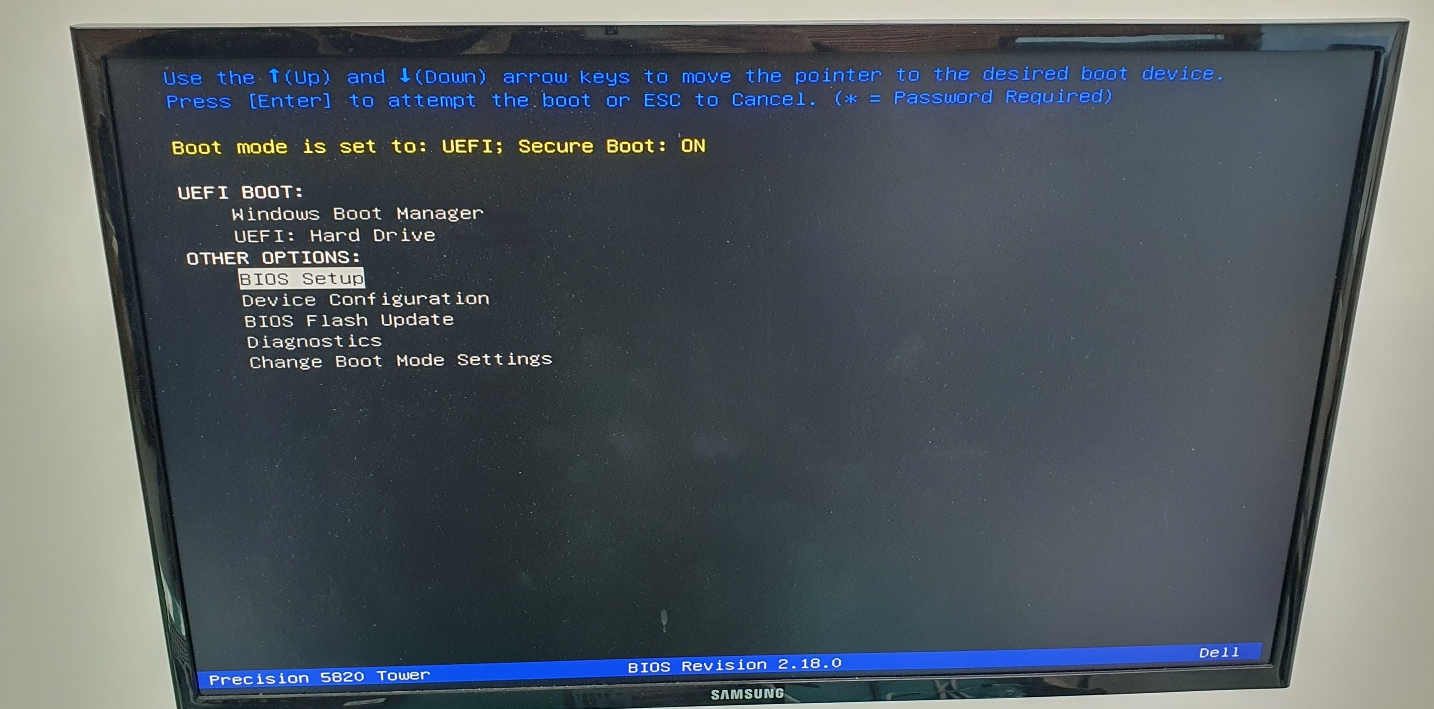

해당 장비의 전원을 켜고 F12키를 연타 하면 설정 메뉴에 진입 할 수 있습니다.

바이오스 셋업 메뉴를 통하여 진입해 줍니다.

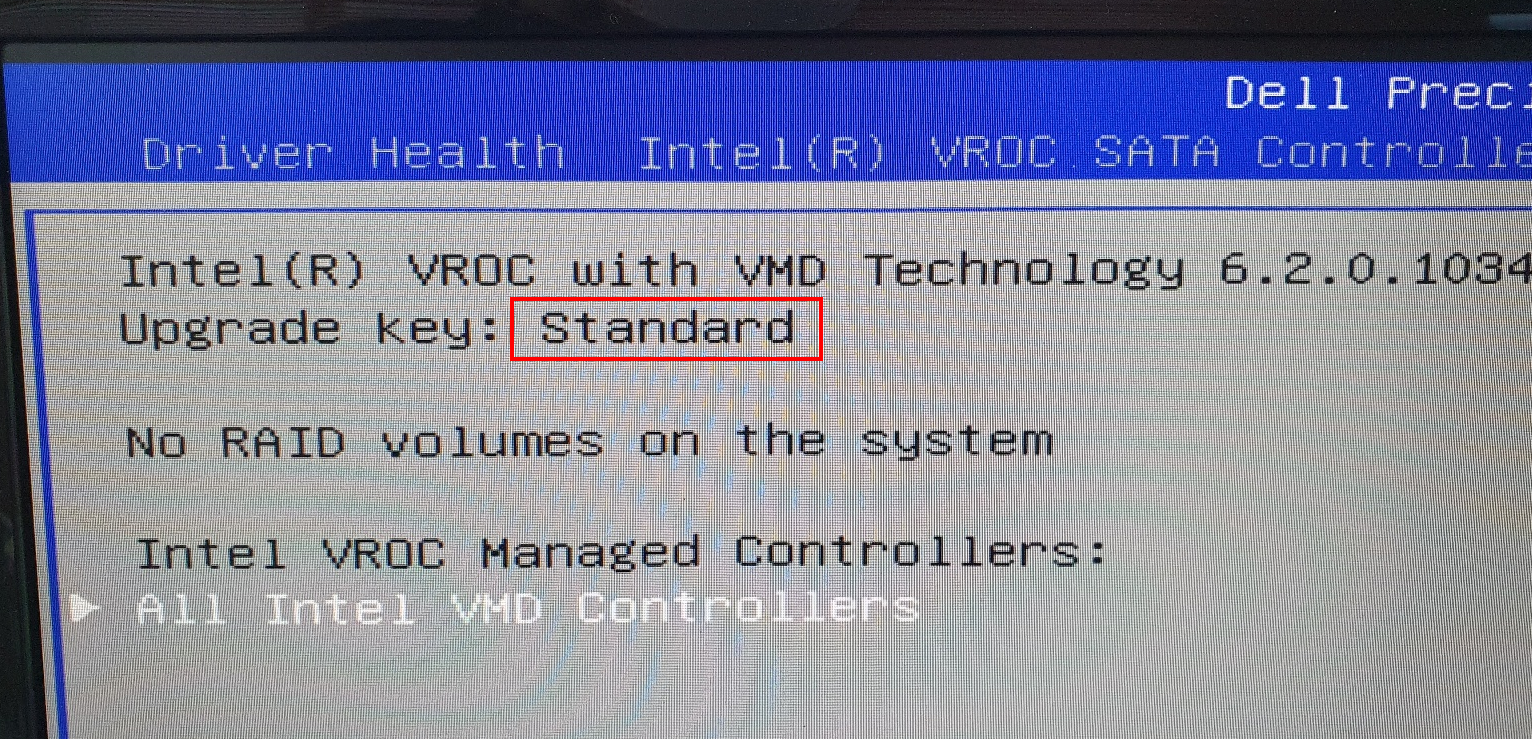

상기와 같이 바이오스 상에서 VROC Standard 키가 인식이 정상적으로 된 모습 입니다.



NVMe 디스크가 전부 정상적으로 인식이 된 모습 입니다.



상기 빨간색으로 표시된 2개는 전면 U.2 슬롯에 꼽힌 NVMe 이며, 파란색은 내장된 NVMe 컨버터에 장착된 디스크 입니다.

테스트 결과 전면 U.2 슬롯과 내부 슬롯을 혼합해서 구성하는 것도 가능 하였습니다.



"Create RAID Volume" 을 선택하여 RAID 구성을 할 수 있습니다.

RAID Level 은 0 / 1 / 10 을 지원 합니다.

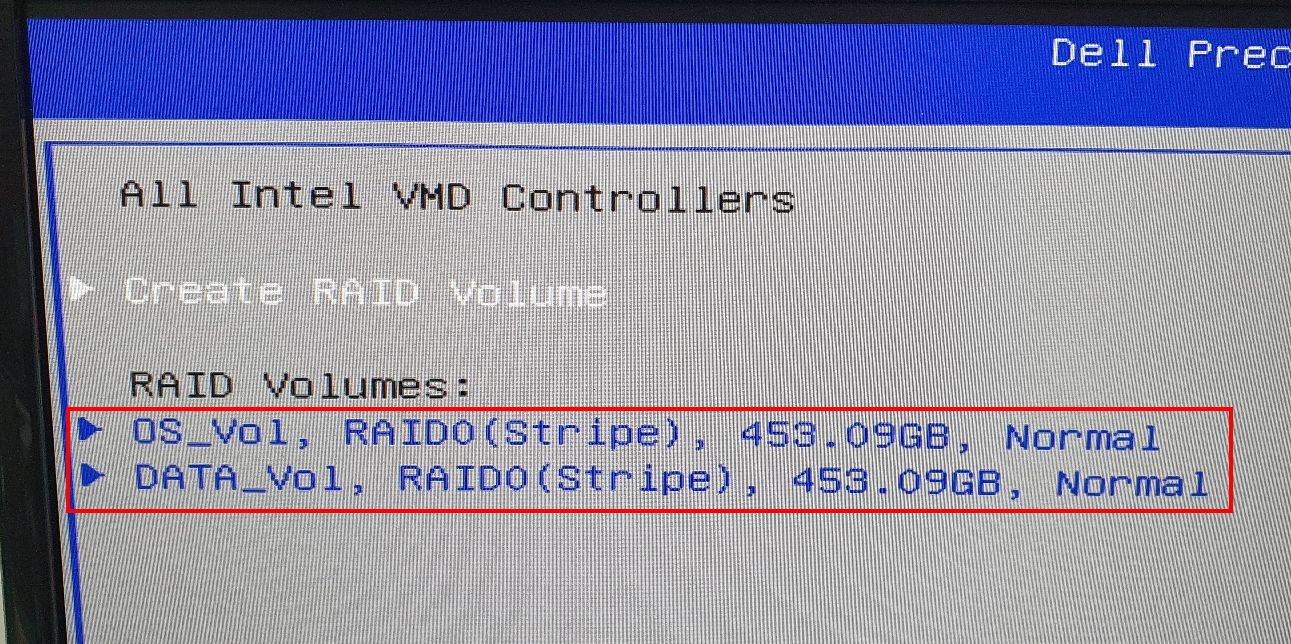

이번 테스트 에서는 상기와 같이 전면의 U.2 슬롯의 2개의 NVMe 메모리는 OS_Vol 이란 이름으로 RAID 0 구성 하였으며,

내부의 PCI-E 컨버터에 장착된 NVMe 2개의 메모리는 DATA_Vol 이란 이름으로 RAID 0 구성 하였습니다.



아까전에도 언급 하였지만, 4개를 동시에 묶어서 RAID 구성 하는 것도 가능 합니다.



이처럼 VROC Standard Key를 시스템에 장착 함으로 인해서 별도의 HBA나 RAID Controller 없이도 CPU 에서 제공하는 VROC 기능을 이용하여 RAID 기능을 활성하 하여 RAID 구성을 할 수 있습니다.



향 후 출시되는 모든 서버나 워크스테이션에서는 해당 기능을 필히 사용해야 하므로 이 부분을 알아 두시면 많은 도움이 되실 것으로 생각 합니다.



그럼 금일의 포스팅을 마치도록 하겠습니다.



감사 합니다.
