[DELL] 16세대 PowerEdge BOSS-N1

​

안녕하세요.

글로벌 IT Service Leader 주식회사 #다인엔시스 입니다.

​

오늘은 DELL PowerEdge 16세대 에서 사용되는 BOSS-N1 에 대해 알아보고자 합니다.

​

​

BOSS란?

​

BOSS 란 Boot Optimized Storage Solution 의 약자로서 서버의 운영 체제를 부팅하도록 설계된 RAID 솔루션 입니다.

​

BOSS의 종류는 다음과 같이 나누어 집니다.

​

1. BOSS-S1

2. BOSS-S2

3. BOSS-N1

​

이 중에서 BOSS-S1의 어댑터 카드 형태는 종종 사용되는 형태로서 사진은 다음과 같습니다.

​

​

​

BOSS-S1 의 모듈형카드는 다음과 같습니다.

​

​

​

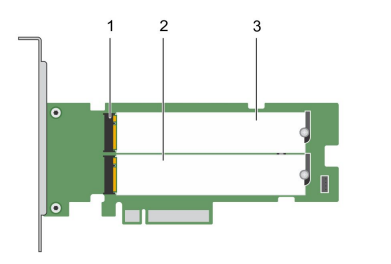

BOSS-S2 의 형태는 다음과 같습니다.

​

​

​

다음의 PowerEdge 시스템은 BOSS-S2 카드를 지원합니다.

​

PowerEdge R6525

PowerEdge R7525

​

​

BOSS-N1

​

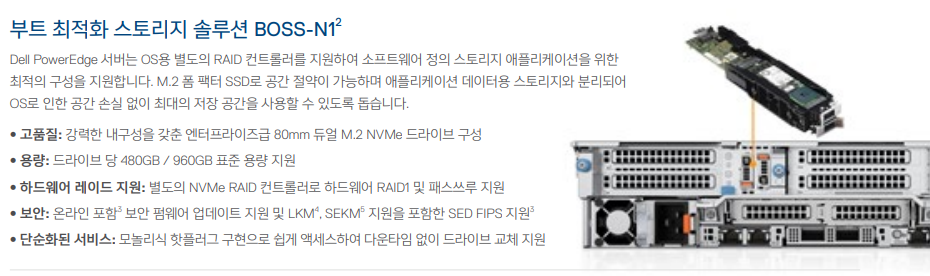

BOSS-N1에 대한 설명은 다음과 같습니다.

​

​

BOSS를 사용하지 않는다면, 저장 공간에 별도의 공간을 통해 OS를 설치해야하지만,

​

BOSS를 사용한다고 하면 그러한 OS로 인한 공간 손실 없이 최대의 저장 공간을 사용할 수 있도록 도울 수 있습니다.

​

BOSS-N1 같은 경우, 3가지로 구분되어집니다.

​

1. 모놀리식 컨트롤러
2. 모듈러 ET(Extreme Temperature) 컨트롤러
3. 모듈식 컨트롤러

​

​

하드웨어적 구성 요소

​

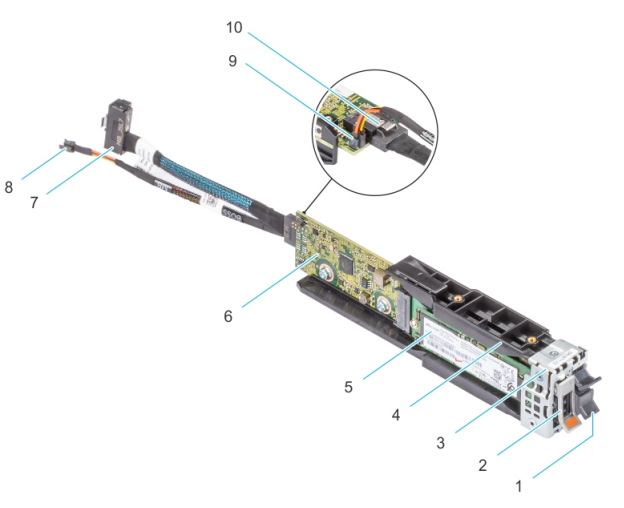

다음의 사진들을 통해 형태와 하드웨어적 구성 요소에 대해 알아보고자 합니다.

​

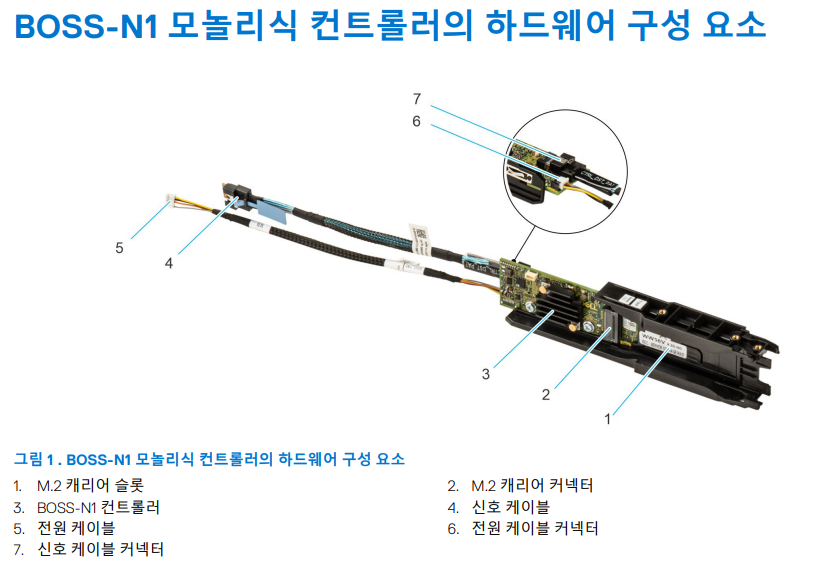

첫번째로, 모놀리식 컨트롤러입니다.

​

​

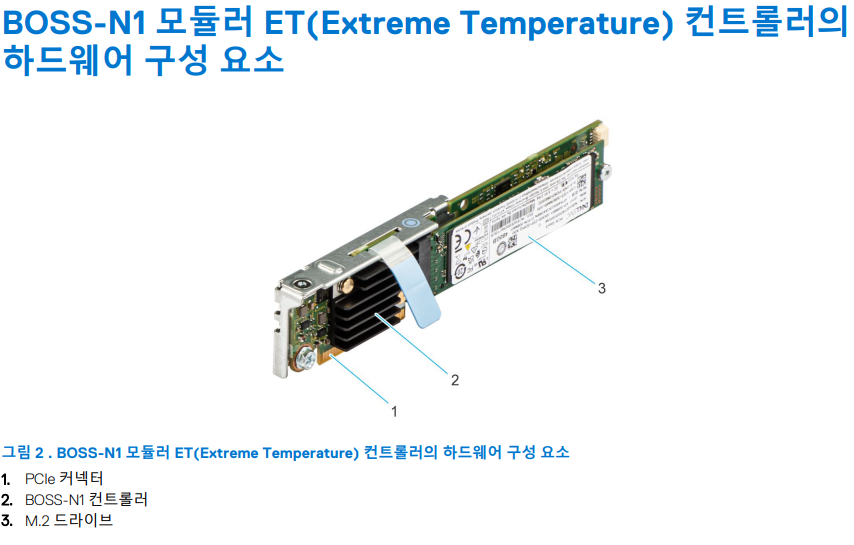

두번째로, 모듈러 ET 컨트롤러입니다.

​

​

세번째로, 모듈러 ET 컨트롤러입니다.

​

​

NVME M.2 드라이브의 핫플러그에 대해서는 BOSS-N1 모놀리식만 가능합니다.

RAID 수준에 있어서 셋다 '단일 드라이브는 RAID 0' , '듀얼 드라이브는 RAID 1'을 지원합니다.

​

제거 및 설치 방법

​

[1] 모놀리식 컨트롤러 제거 및 설치 방법

​

​

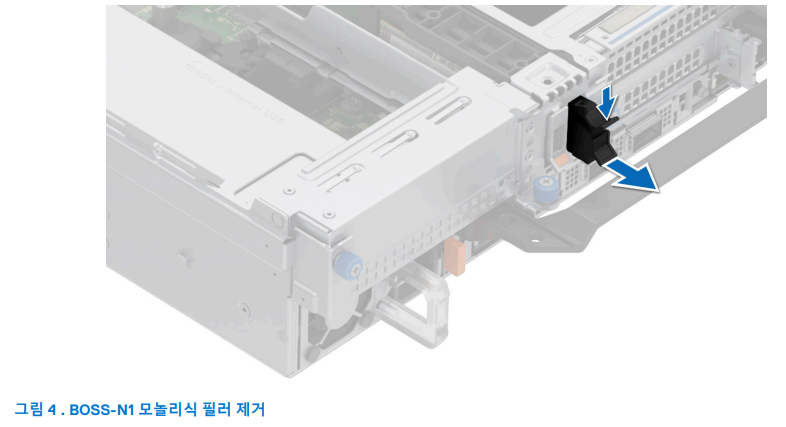

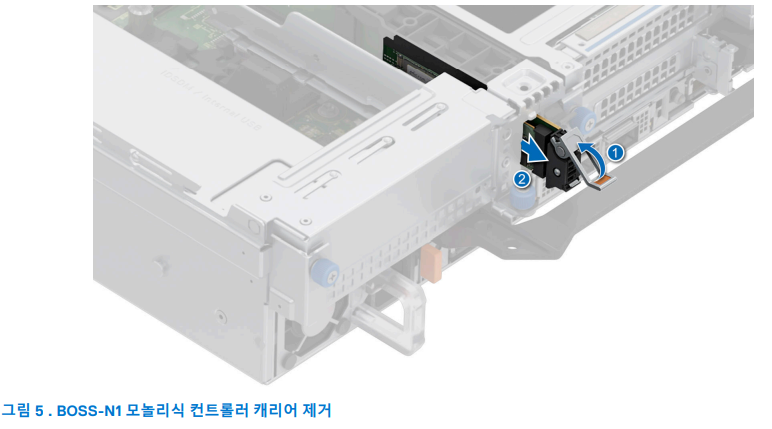

1. BOSS-N1 모놀리식 필러를 누르며 당겨 BOSS-N1 모놀리식 컨트롤러 모듈 베이에서 꺼냅니다.

​

​

2. BOSS-N1 모놀리식 컨트롤러 캐리어 고정 래치를 당기고 들어 올려 엽니다.

3. BOSS-N1 모놀리식 컨트롤러 캐리어를 밀어서 꺼냅니다.

​

​

​

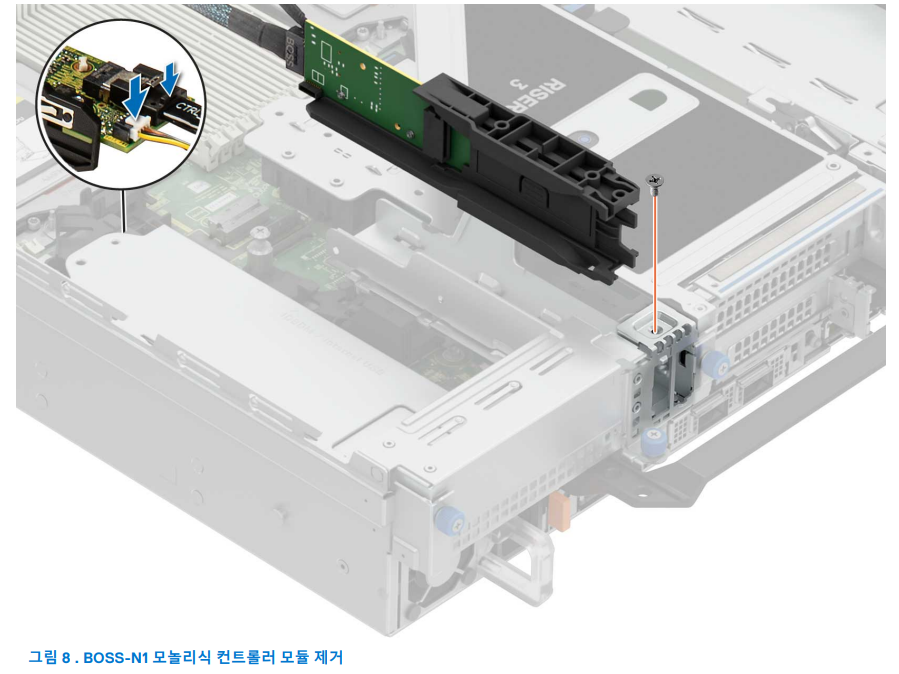

4. Phillips #1 스크루 드라이버를 사용하여 M.2 NVMe SSD 캐리어를 BOSS-N1 모놀리식 컨트롤러에 고정하는 M2 x 0.4 x 4.2mm 나사를 제거합니다.

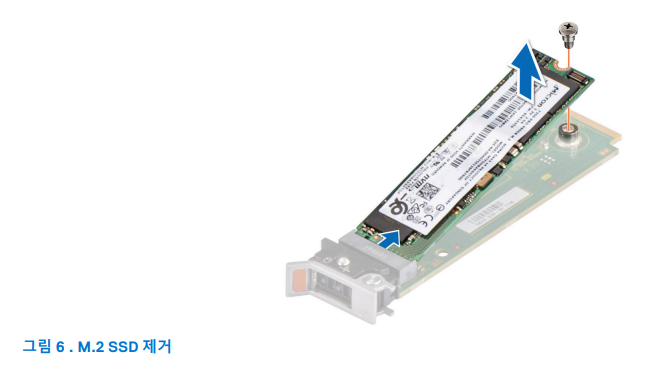

5. M.2 SSD를 밖으로 밀어 BOSS-N1 모놀리식 컨트롤러에서 들어냅니다.

​

​

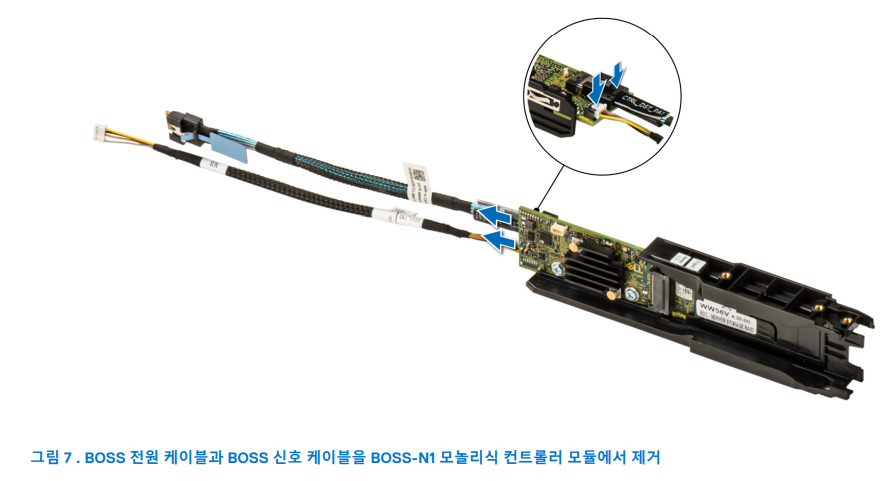

6. 래치를 눌러 BOSS N1 전원 케이블과 BOSS 신호 케이블을 BOSS-N1 모놀리식 컨트롤러 모듈에서 분리합니다.

​

​

7. Phillips #1 스크루 드라이버를 사용하여 라이저 1에 BOSS-N1 모놀리식 컨트롤러 모듈을 고정하는 M3 x 0.5 x 4.5mm 나사를 제거

합니다. BOSS-N1 모놀리식 컨트롤러 모듈을 섀시 전면으로 밀고 컨트롤러 모듈을 들어 올립니다.

​

​

*설치는 제거의 역순입니다.

​

[2] 모듈식 ET 컨트롤러 제거 및 설치 방법

​

​

​

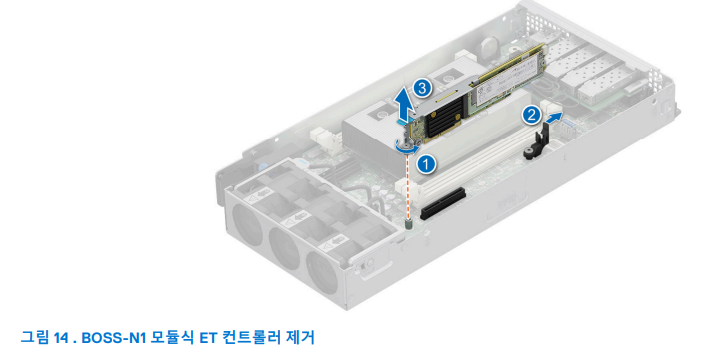

1. Phillips 1 스크루 드라이버를 사용하여 시스템 보드에 BOSS-N1 모듈식 ET 컨트롤러를 고정하는 나사를 풉니다.

2. BOSS-N1 모듈식 ET 컨트롤러를 고정하는 플라스틱 홀더를 눌러 분리합니다.

3. 파란색 태그를 잡고 BOSS-N1 카드를 당겨 시스템 보드 커넥터에서 분리합니다

​

*설치는 제거의 역순입니다.

​

[3] 모듈식 컨트롤러 제거 및 설치 방법

​

​



1. Phillips 2 스크루 드라이버를 사용하여 라이저를 섀시에 고정하는 나사를 제거합니다.

2. 파란색 태그를 잡고 라이저를 들어 올려 시스템 보드의 커넥터에서 분리합니다.

​

*설치는 제거의 역순입니다.

​

마무리

​

오늘은 16세대에서 사용되는 BOSS-N1에 대해 알아보았습니다.

​

BOSS-N1에 대해 실물로 접하게 된다면, 새로운 포스팅으로 여러분들과 공유하고자 합니다.

​

다음에도 여러분들이 아시면 좋은 정보들 및 공유하고 싶어지는 정보들로 찾아뵙겠습니다.

​

감사합니다.
